Miért a Simcenter Multiscale Designer?

A Simcenter Multiscale Designer felhatalmazza a mérnököket, hogy pontos, számítástechnikai szempontból hatékony anyagmodelleket dolgozzanak ki — a homogén izotropiktól a heterogén anizotropikig. A mikrokomponensek viselkedésének a makroszintű szerkezeti teljesítményével való áthidalásával valódi anyagbetekintést nyújt a folyamatos, szövött és rövidszálas kompozitokhoz.

A Simcenter Multiscale Designer felgyorsítja a tervezés érvényesítését és csökkenti a tanúsítási költségeket, zökkenőmentesen integrálva a vezető FEA-megoldásokkal.

simcenter-multiscale-designer-miér-termékbemutató-eredeti-1017x631

Kiemelt funkciók

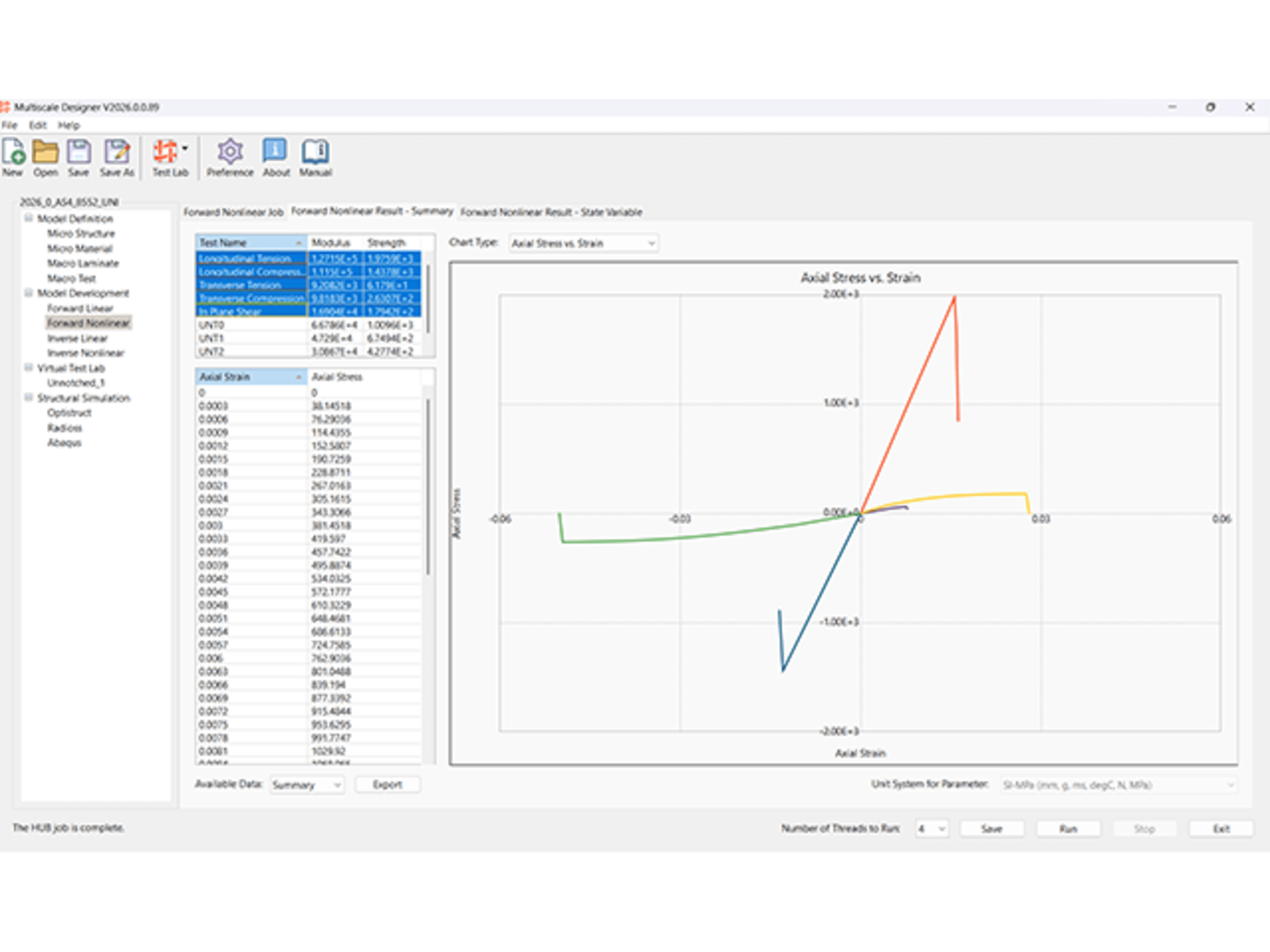

Csökkentett rendelési modell (ROM) mikromechanika

A Simcenter Multiscale Designer a 3D FEA egységcellákat egy csökkentett rendelési modellel kombinálja, így kiváló pontosságot és számítási hatékonyságot biztosít. Egy intuitív folyamat egy- vagy többléptékű anyagmodelleket fejleszt ki, a rezgés/rugalmas izotropiktól a heterogén anizotropikig. Az előrelépő és inverz munkafolyamatok homogenizált tulajdonságokat eredményeznek az összetevőkből, vagy visszaszámítják az alkotóelemek tulajdonságait az ismert viselkedésből.

simcenter multiscale designer képességek rom mechanikai promóció 640x480

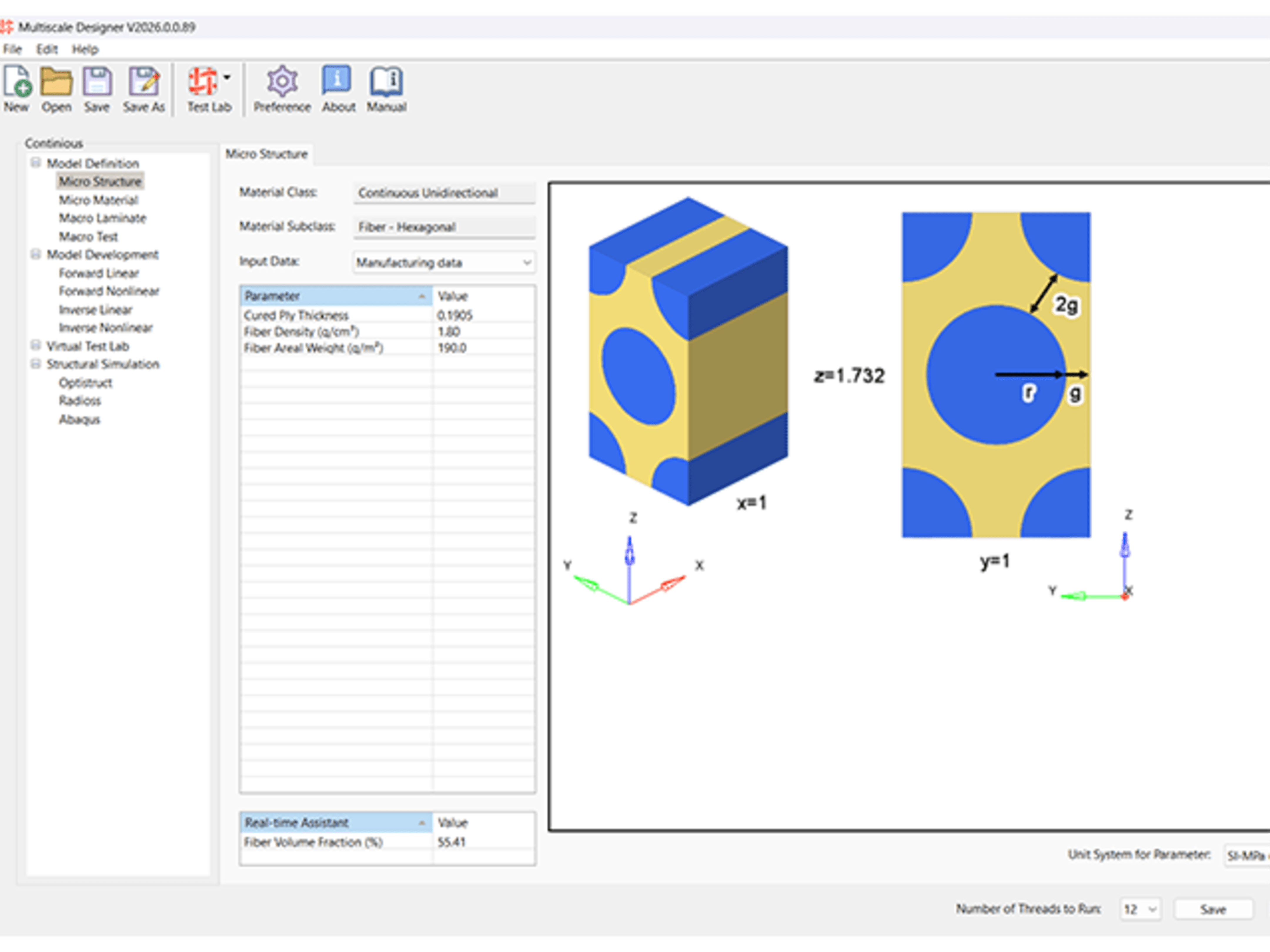

Paraméteres egységcellaktár

Gyorsan építhet egységcellákat egy átfogó paraméteres könyvtárból, amely magában foglalja a folyamatos, szövött, apróra vágott és részecskékkel megerősített termékformákat, vagy zökkenőmentesen importálhat a Simcenter Optistruct (.fem) szolgáltatásból. Mind a továbbhomogenizálás, mind az inverz optimalizálási munkafolyamatok teljes mértékben támogatottak, így a többléptékű modellezés minden szakasza könnyedén folyik egyetlen, egyszerűsített grafikus felületen belül.

simcenter többléptékű tervezői képesség paraméteres egységcellátár promóció 640x480

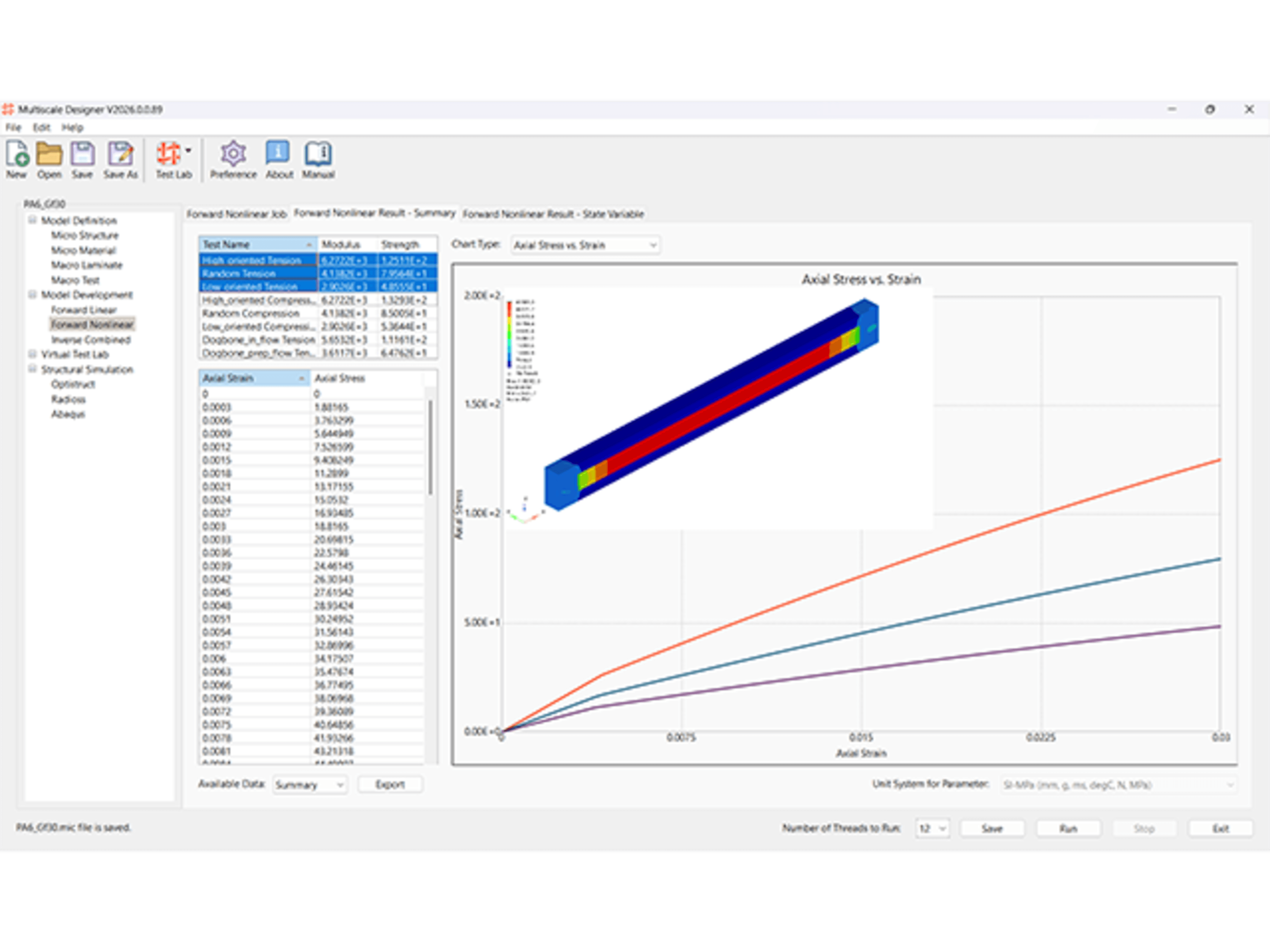

Fröccsöntő anyag modell fejlesztése

Pontos anizotróp anyagmodelleket dolgozzon ki rövid szálas injekciósan öntött kompozitokhoz szálorientációs tenzorok integrálásával. A Simcenter Multiscale Designer figyelembe veszi a szálak eloszlásának változékonyságát, valamint a tájolástól függő merevséget és szilárdságot, így lehetővé teszi a befecskendezett műanyag alkatrészek nagy pontosságú szerkezeti előrejelzését.

simcenter többléptékű tervezői képességű fröccsöntő anyagmodell fejlesztési promóció 640x480

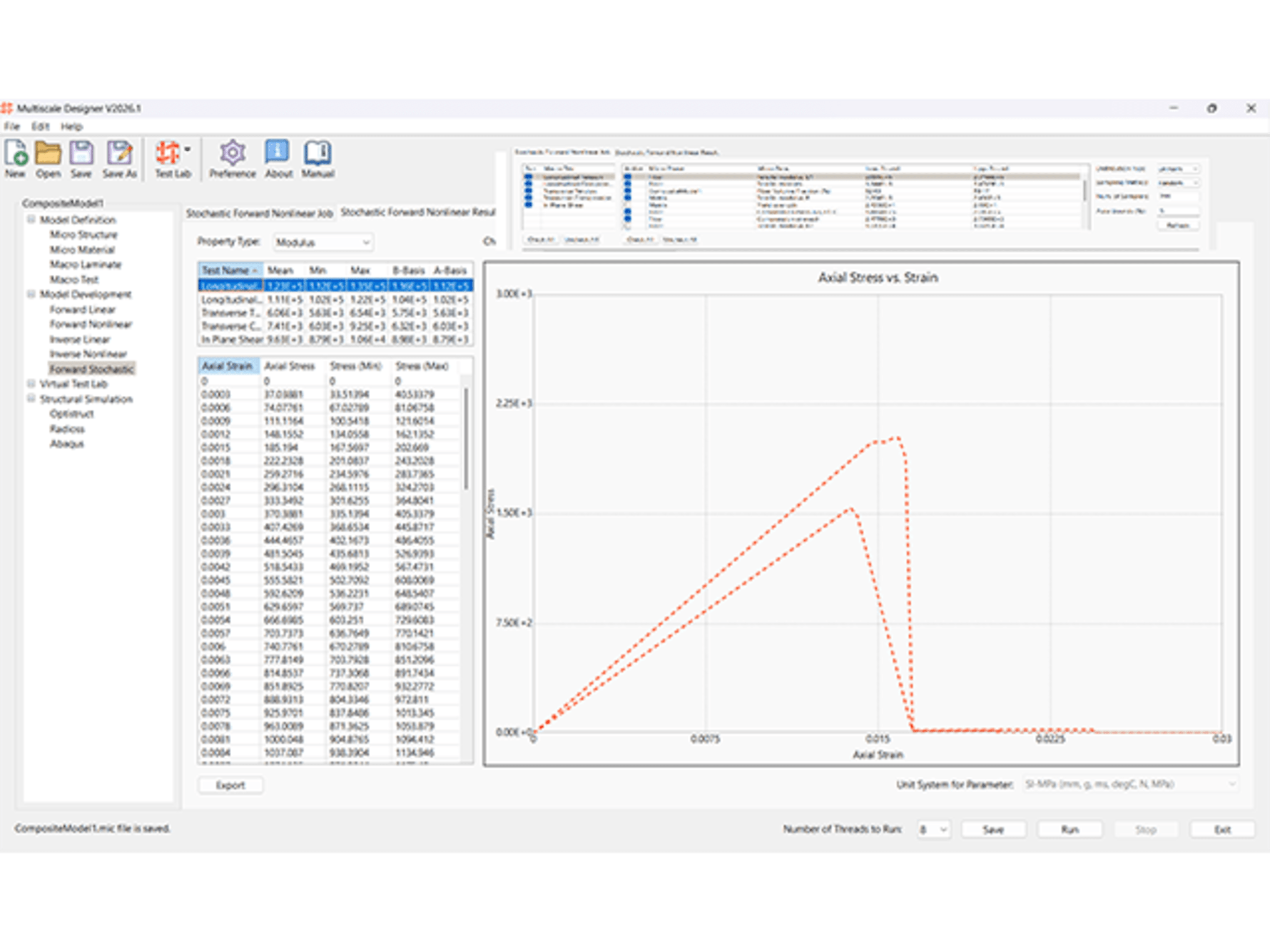

Sztochasztikus elemzés

Számszerűsítse meg a mikroléptékű geometriai és anyagvariabilitás hatását a makro-léptékű szerkezeti teljesítményre Monte Carlo és ritka rács sztochasztikus módszerekkel. A Simcenter Multiscale Designer kiszámítja a valószínűségi eloszlási függvényeket a homogenizált tulajdonságokhoz, és közvetlenül az A- és B-alapú megengedett értékeket hoz létre — lehetővé téve a virtuális tanúsítási munkafolyamatokat. Csökkentse a fizikai tesztelést, a költségeket és a képesítéshez szükséges időt.

simcenter multiscale designer képesség sztochasztikus elemzés promóció 640x480

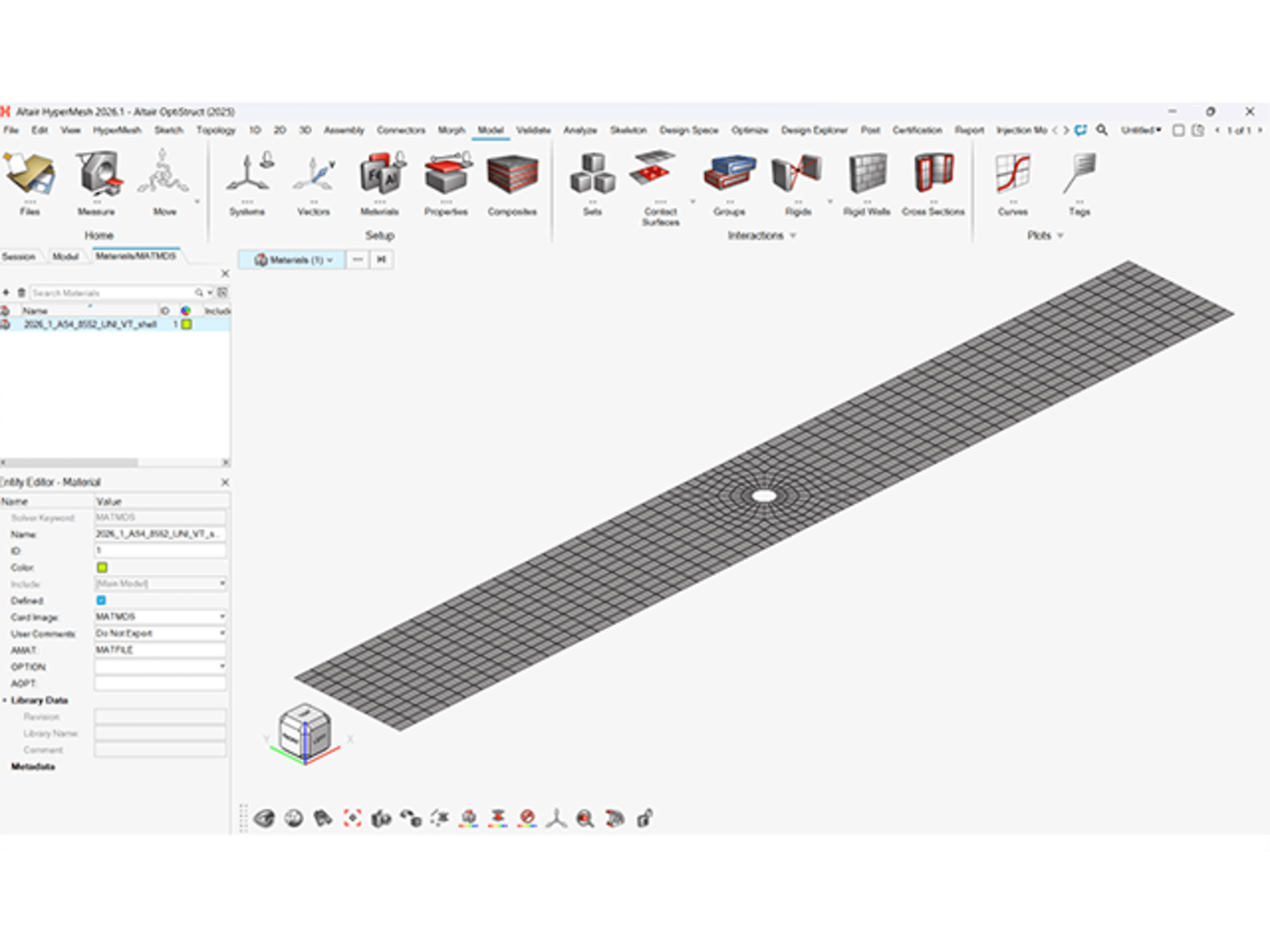

Zökkenőmentes FEA megoldó integráció

A beépített alkotóelemek és többléptékű anyagadatbázisok fémeket, polimereket és szálakat tartalmaznak, a NIAR NCAMP/AGATE alapján validált modellekkel. Az anyagmodellek zökkenőmentesen integrálódnak a Simcenter Optistruct, a Simcenter Radioss rendszerbe, és használatra kész a felhasználó által definiált anyagok az Abaqus számára. Gyorsítsa fel a szerkezeti szimulációs munkafolyamatokat, és egyenletes pontosságot biztosít minden megoldási környezetben.

simcenter multiscale designer képesség zökkenőmentes fea solver integrációs promóció 640x480
