A vízciklus digitalizálása Calviában

A Calvià 2000 sikeresen teljesíti hatékonysági és fenntarthatósági céljait az energiafogyasztás 15% -os csökkentésével, a mérnöki idő 75% -os megtakarításával és az emberi hibák 85% -os csökkentésével a Siemens megoldásával.

Az ambíció négy célban tükröződik

A Calvià 2000 a mallorcai Calvià város önkormányzati vállalata, amely felelős a szennyvízhálózatért, a víztisztításért, a víz regenerálásáért és a hulladékgyűjtésért. A szennyvíztisztító telepek korszerűsítésekor céljaik egyértelműek voltak: hatékonyság, fenntarthatóság, szabványosítás és átláthatóság. A Siemens együttműködött a Calvià 2000-vel annak érdekében, hogy üzemük a legmagasabb minőségi és hatékonysági színvonalon működjön.

Főbb előnyök

kevesebb energiafogyasztás

Sustainability a Calvià WWTP modernizációs projekt középpontjában állt. A Siemens technológiái lehetővé tették az energiafogyasztás 15% -os csökkentését, miközben elősegítették a hatékonyabb és jövőre készen álló üzemeltetést.

kevesebb mérnöki idő

Hatékony mérnöki munka segített felgyorsítani a modernizációs projektet. Használat SIMATIC WinCC Unified és TIA Portal, a Calvià WWTP 75% -kal csökkentette a tervezési időt korábbi megoldásához képest.

kevesebb emberi hiba

Szabványosítás segített egyszerűsíteni a műveleteket az egész üzemben. A Siemens használatával SCADA/HMI technológia, Calvià 2000 csökkentette a kezelői képzési időt, és 85% -kal csökkent az emberi hibák száma.

Ezen ambiciózus célok eléréséhez megbízható partner együttműködésére volt szükségünk, ezért a Siemenst választottuk. A projekt sikerében döntő szerepet játszottak a digitalizációban és a városok vízciklus-szabályozási folyamatágazatában vezető szerepet játszottak.<br/>
Josep Pallicer, Karbantartási vezető, Calvià 2000

A mallorcai cég célja a szennyvíz kezelése és optimális állapotban történő visszaállítása a környezetbe, vagy szükség esetén más célokra történő újrafelhasználása volt. Ennek elérése érdekében szennyvíztisztító telephelyének a legmagasabb minőségi és hatékonysági színvonalon kell működnie. A meglévő vezérlőrendszer és az automatizálás korszerűsítése kötelező volt. És természetesen az összes létesítmény összes céljának teljesítése, amely egy vezérlőközpontból, négy WWTP-ből és 72 szivattyúállomásból áll. Kétségtelen, hogy ez nagy kihívás volt a Siemens számára, és 180 fokos fordulatot jelentett a Calvià 2000 számára. Vessen egy pillantást, hogyan tudtuk támogatni a Calvià 2000-et a problémáik megoldásában.

A Siemens technológiák, amelyek lehetővé tették

A kezelő felügyeli a Calvià 2000 vízrendszert a WinCC Unified SCADA segítségével kettős képernyőn.
all

Távoli hozzáférés a vizualizációhoz

A WinCC Unified valós idejű láthatóságot biztosít a Calvià 2000 energiamutatókhoz, hibákhoz és fogyasztási grafikonokhoz, lehetővé téve az indulást és a leállításokat rekordidő alatt, valamint optimalizálva a döntéshozatalt minden létesítményben.

Két Siemens S7-1500 R/H CPU száloptikai kábellel csatlakoztatva, TIA Portal mérnöki interfésszel borítva.
all

Csökkentse a leállást vagy az adatvesztést

Az S7-1500 R/H redundáns processzorok minimalizálják a leállásokat és megakadályozzák a folyamatadatok elvesztését. A mérnöki munka megfelel egy szabványos CPU-nak, és a TIA Portal automatikusan kezeli a szinkronizálást további felhasználói terhelés nélkül.

WinCC egységes energiamegfigyelő műszerfal a Calvià 2000-hez, amely négy folyamatterületen jeleníti meg a teljesítmény- és aktuális értékeket.
all

Az energiafogyasztás átláthatósága

A 480VAC ST AI energiamérővel a Calvià 2000 akár 200 mérési értéket konfigurál a teljes energiaátláthatóság érdekében, figyelemmel kíséri a fogyasztást és az energiát, valamint az adatokat jelentésekhez és a szén-dioxid-lábnyomok kiszámításához használja fel.

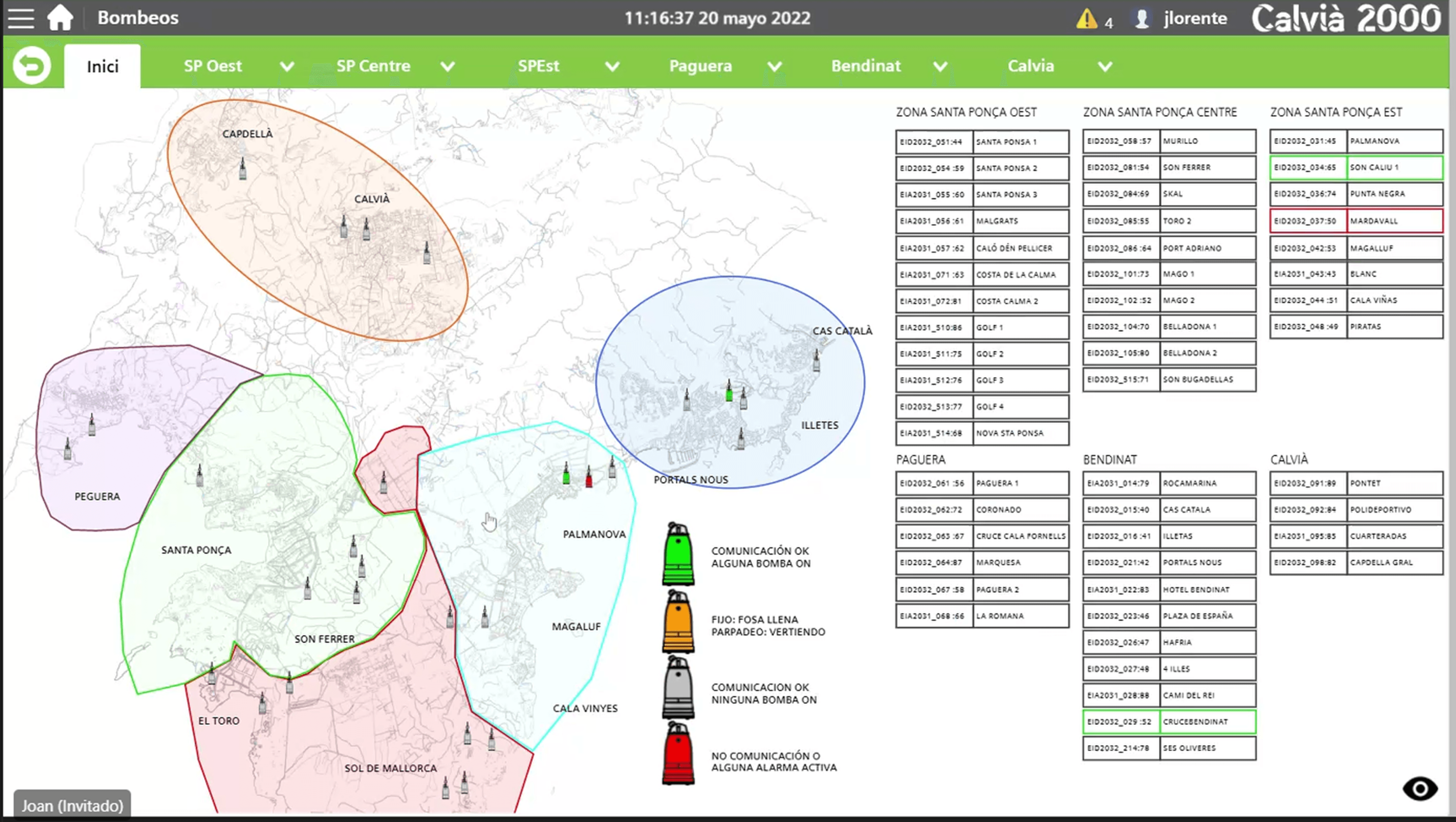

WinCC egységes térképnézet, amely a szivattyúállomás állapotát mutatja a Calvià 2000 vízelosztó hálózatban
all

A szivattyúállomás távirányítása

A gyűjtőhálózat mérföldnyi csatornát terjed ki, amelyek a szennyvíztisztító telephelyhez vezetnek. A TIA Portal és az S7-1200 processzorokon alapuló távirányító rendszerek az összes távvezérlő egységet közvetlenül integrálják az irányítási és vezérlőrendszerbe.

Magdalena Martínez Conti, a Calvià 2000 üzemeltetője fejfelvétele

Hatékony tervezés és működés a WinCC Unified segítségével

„A WinCC Unified alapú új SCADA rendszer könnyen használható. Könnyen és intuitív módon tudtuk megtanulni, hogyan működik működésünk javítása és az összes folyamat vizualizálása” - mondja Magdalena Martínez Conti, a Calvià 2000 üzemüzemeltetője.

A Siemens webszervert állított fel egy demilitarizált zónában a WinCC Unified Collaboration opcióval. Felelős a webes kliens hozzáférés kezeléséért a távoli üzemeltetéshez, átláthatóságot biztosítva az összes Calvià 2000 üzem számára. Ez az integrált WinCC Unified technológia jelentős előnyökkel jár:

  • Hatékony tervezés: a mérnöki folyamatok nem duplikálódnak a meglévő képernyők más eszközökről való összekapcsolásával, ráadásul növeli a rendszer konfigurációjának rugalmasságát.
  • Rugalmasság a működésben: A WinCC Unified általános használhatóságot biztosít, megjeleníti más gépek vagy vonalak ismereteit, és lehetővé teszi a képernyők teljes integrációját.

Négy szerver, egy projekt

A Siemens négy szervert valósított meg ebben a projektben.

  • Egy a Santa Ponsa WWTP számára
  • Egy másik a WWTP többi részéhez
  • Egy szerver szivattyúzásvezérléshez
  • Egy szerver, amely mindent irányít

Az együttműködés lehetőségnek köszönhetően a Siemens képes volt létrehozni egy együttműködési szervert egy DMZ-ben, amely a webes kliensek hozzáférését az üzemeltetők számára átlátható módon kezeli. Mintha egyetlen szerver lenne. Ezenkívül a szükséges kiberbiztonsági előírások egyszerű és gyors módon teljesülnek egyetlen TIA Portal projektből.

Öt Calvià 2000 növényt ábrázoló kollázs
A TIA Portal Portálnak és a WinCC Unified SCADA rendszernek köszönhetően a vízügyi ágazatban dolgozó ügyfeleinknek drasztikus mérnöki idő csökkentését tudjuk kínálni. Ez úgy érhető el, hogy az összes automatizálási alkatrészt egyetlen fejlesztési, üzembe helyezési és karbantartási eszközbe integrálja.
Diego Muñoz, Termékmenedzser, HMI/SCADA Siemens SA
A TIA Portal használatából származó szabványosításnak köszönhetően csökkent a szükséges alkatrészek száma, és lehetővé tette raktárkészletünk optimalizálását.
Xisco Giménez Martínez, Calvià 2000 üzemvezető
A WinCC Unified alapú új SCADA rendszer könnyen használható. Könnyen és intuitív módon tudtuk megtanulni, hogyan működik működésünk javítása és az összes folyamat vizualizálása.
Magdalena Martínez Conti, Üzemüzemeltető, Calvià 2000
Ezzel a korszerűsítési projekttel átláthatóságot szereztünk és javítottuk a létesítmény működését. Ennek eredményeként 15% -kal tudtuk csökkenteni energiafogyasztásunkat. A Siemensszel együtt sikerül fenntarthatóbb jövőt teremteni.
Francisco Javier González Ruiz, Manager, Calvià 2000
Szellőztető medencék egy szennyvíztisztító telephelyen, erdős dombokkal a háttérben kék ég alatt.

A Calvià 2000 a fenntarthatóság irányát állítja

180º-os fordulat
A siker lehetetlen, ha a fenntarthatóság nem garantált. Különösen bizonyos ágazatokban, például a vízben, társadalmunk egyik legértékesebb javára és szolgáltatására. A megfelelő technológia kiválasztásával gondoskodhatunk a környezetre és az emberekre, miközben hatékonyak és nyereségesek vagyunk. A Calvià 2000 helyes döntést hozott, hogy bízik a Siemens-ben egy olyan projektben, amely nemcsak a létesítmények hatékonyságának javításában segített, hanem környezetbarát is.
