Standardi i dizajn pretvaraju mašinu u partnera

Mašina koja korisniku pruža optimalnu podršku i pomaže im da rade efikasno i produktivno - to je standard koji AM Solutions - 3D tehnologija naknadne obrade postavlja za svoja rešenja. I zato je kompanija razvila inovativan, intuitivan i jednostavan za upotrebu HMI dizajn.

Contact Sales

Jednostavne vizualizacije za mašine za naknadnu obradu

Šta čini dobru vizualizaciju? Fabian Jarski ima jasan odgovor na ovo pitanje: „Vizualizacija mi odmah upada u oči ako me zanima mašina ili već radim sa njom. Takođe određuje kako ću nastaviti sa mašinom. A dobra vizualizacija ne samo da izgleda dobro, već i privlači operatera i zabavna je za upotrebu.“ Stoga je za stručnjaka za automatizaciju u Rosler grupi bio uzbudljiv, ali i izazovan zadatak razviti novu vizualizaciju za mašine za naknadnu obradu kompanije AM Solutions: „Kao PLC programer, imam potpuno drugačiji pogled na HMI (Interfejs čovek-mašina) nego korisnici. Zato moram stalno da menjam svoju perspektivu i nastavljam ispitivati sebe.“

Udar glave Fabian Jarski
Vizuelizacija je važna jer je to dete postera za operatera, za kupca.
Fabian Jarski, Inženjer automatizacije, Rosler Oberflachentechnik GmbH
Mladić koji gleda u zidnu operativnu ploču.

Iskustvo i inovacije za aditivnu proizvodnju

Uz AM Solutions - 3D tehnologiju naknadne obrade, Rosler Group je spojila svoja rešenja za naknadnu obradu aditivno proizvedenih radnih komada i proizvoda pod jednim brendom, objašnjava David Soldan, koji je šef odeljenja AM Solutions - 3D tehnologija naknadne obrade. „Rosler je pre nekog vremena shvatio da sami procesi proizvodnje aditiva nameću specifične zahteve za naknadnu obradu i površinsku obradu njihovih 3D štampanih delova. Kompanije koje koriste i nude ove procese takođe se razlikuju od ostalih korisnika. U oblasti 3D štampanja imamo mnogo start-upova i skale-up-a koji će uskoro ući u serijsku proizvodnju. AM Solutions je oboje: S jedne strane, kao interni start-up u Rosleru, dobro smo upoznati sa izazovima sa kojima se suočavaju ovi korisnici, a s druge strane, deo smo kompanije koja ima više od 80 godina iskustva u proizvodnji mašina i sistema za masovnu završnu obradu i tehnologiju miniranja.“

3D štampanje je tržište koje veoma karakterišu problemi dizajna. Štampač, naknadna obrada, HMI - sve mora doći iz jednog izvora da bi se osvojili korisnici.
David Soldan, Šef AM Solutions 3D tehnologije naknadne obrade, Rosler Oberflachentechnik GmbH

Dizajn zadovoljava funkcionalnost

Prema Soldanu, 3D štampanje je tržište koje veoma karakterišu problemi dizajna. „Štampač, naknadna obrada, HMI - sve mora doći iz jednog izvora da bi se osvojili korisnici.“ Rešenja za naknadnu obradu kompanije AM Solutions stoga su pogodila vizualizacijom koja je više usmerena ka potrošačkim rešenjima nego konvencionalnim industrijskim mašinama, „sa ikonama i funkcijama koje su poznate sa pametnih telefona i koje su zaista intuitivne za upotrebu,“ objašnjava Thorsten Vifling, šef elektrotehnike i softverskog inženjerstva u Rosleru. „Korisnici imaju sve što im je potrebno za produktivan rad sa mašinom, ali i ne više nego što im je potrebno. Oni mogu da upravljaju mašinama lako i bez mnogo prethodnog znanja - aspekt koji postaje sve važniji s obzirom na nedostatak kvalifikovanih radnika. AM Solutions koristi kao hardver SIMATIC HMI objedinjeni osnovni paneli.

Osoba koja upravlja HMI panelom montiranim na mašinu.

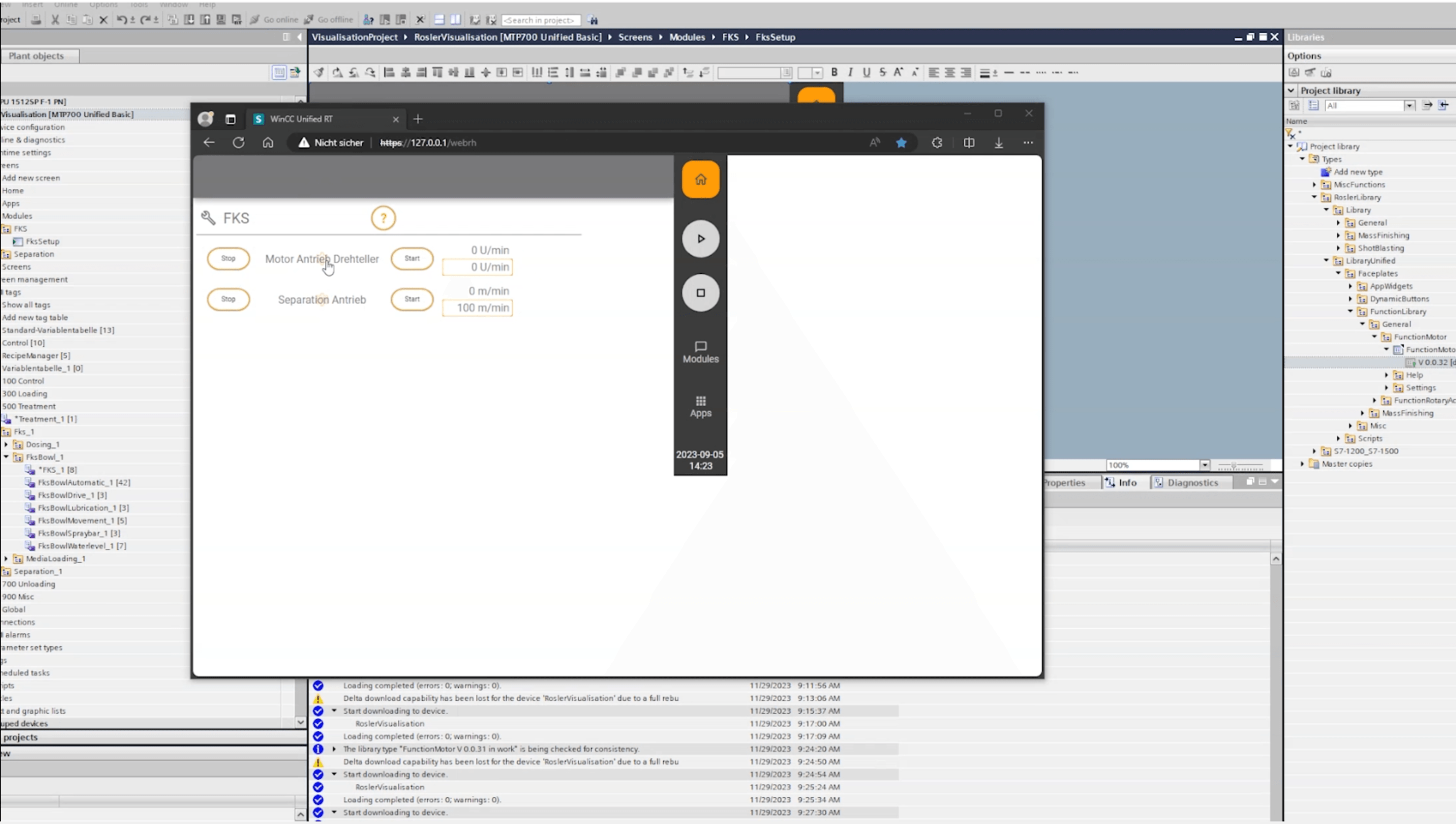

Snimak ekrana VinCC Unified RT

Standardizovani razvoj, ali više stepeni slobode

Za ovu vizuelizaciju, Rosler je kombinovao potpuno novi dizajn sa standardizovanim procesima. „Razvili smo opsežnu biblioteku za sektor automatizacije koja mapira funkcionalnost naših mašina na različitim nivoima.“ Zahvaljujući funkciji prednje ploče u prednjoj ploči SIMATIC WinCC Unified softver za vizuelizaciju, Rosler takođe koristi potpuno istu strukturu u vizuelizaciji. Prednost: Projekti se u velikoj meri više ne programiraju, već planiraju i konfigurišu - „ovo nas čini efikasnim i, pre svega, projekat je znatno kvalitetniji od samog početka,“ kaže Vifling. Fabian Jarski takođe oseća blagodati u svom svakodnevnom radu: „To mi štedi mnogo ponavljajućih zadataka. Uzmimo jednostavan slučaj, vizualizaciju motora sa zadanom tačkom i stvarnom vrednošću: Ako moram ponovo da ga podesim, obično mi treba 10 minuta. Sa prednjom pločom samo uvlačim motor u projekat i gotov sam.“

Više opcija u projektu

Istovremeno, SIMATIC WinCC Unified mu daje širok spektar sloboda da prilagodi vizuelizaciju tako da tačno odgovara njegovim zahtevima, na primer koristeći Javascript. „Na primer, razvili smo prednju ploču za skener barkoda koja omogućava korisniku da lako upravlja skenerom koristeći svoj poznati HMI. Što olakšava obradu vrednosti sa skenera u HMI i redistribuciju opterećenja između PLC-a i HMI.“ Ovo omogućava AM Solutions da smanji CPU zahteve PLC-a, posebno za aplikacije osetljive na troškove, što zauzvrat pozitivno utiče na odnos cene i performansi ukupnog paketa. „Za naše početnike novo rešenje za naknadnu obradu je već značajna investicija, zbog čega želimo i moramo biti u mogućnosti da ponudimo ekonomična rešenja,“ objašnjava Soldan. Tri mašine u Centru za korisničko iskustvo u AM Solutions stoga koriste SIMATIC HMI Unified Basic Panels kao svoj hardver. „A ono što mi je sjajno u vezi s tim je to što u projektu mogu jednostavno zameniti Unified Comfort i Basic Panele. Kliknite desnim tasterom miša, zamenite uređaj, izaberite Osnovni panel, uvezite. Tako je lako!“, oduševljava Jarski.

Udar glave Davida Soldana
Osoba koja koristi operativnu ploču montiranu na mašinu

Još veća podrška za programere i korisnike

Prateći rešenja koja je razvio AM Solutions, HMI dizajn ostalih Rosler mašina takođe treba da se modernizuje i standardizuje: „i tada ćemo imati temelj sa kojim mogu da rade sve naše kolege.“ Thorsten Vifling takođe razmišlja korak ispred: „Sa standardizacijom, sada smo postavili temelje za razmišljanje o procesima kao što je automatsko generisanje koda - to će dodatno smanjiti opterećenje naših timova značajno.“ Ali Rosler već ima koristi od veće efikasnosti u inženjerstvu: „Standardizacija, simulacija - to znači sve manje i manje internih postupaka puštanja u rad. Mašina se isporučuje kupcu u potpunosti sastavljena, instaliramo softver u kontrolni ormar i naručujemo rešenje na licu mesta. Ovo funkcioniše jer je sve testirano unapred.“ U AM Solutions, cilj Davida Soldana je da mašine direktno naruči korisnik bez potrebe za servisnim tehničarem: „U idealnom slučaju, originalni plug-and-plai: podesite, povežite se, gotovo.“ Visualization daje važan doprinos postizanju ovog cilja.

Korisnici mogu upravljati mašinama lako i bez mnogo prethodnog znanja - aspekt koji postaje sve važniji s obzirom na nedostatak kvalifikovanih radnika.
Thorsten Vifling, Šef elektrotehnike i softverskog inženjerstva, Rosler Oberflachentechnik GmbH

Partner za industrijska rešenja za naknadnu obradu

AM Solutions - 3D tehnologija naknadne obrade je brend Rosler grupe, koja je vodeći stručnjak za površinsku obradu više od 80 godina i nudi najsveobuhvatniji svetski portfolio sistema za masovnu završnu obradu i miniranje, potrošnog materijala i usluga. Uz AM Solutions, Rosler Group proširuje svoj asortiman posebnim brendom za automatizovana, industrijska rešenja za naknadnu obradu za 3D štampane delove. Mašine kompanije pogodne su za širok spektar procesa štampanja i materijala i, pored najvišeg kvaliteta, obezbeđuju maksimalnu ponovljivost i isplativost. U tu svrhu, AM Solutions je uključio svu svoju stručnost za 3D štampanje u jedno odeljenje, koje ima sopstveno mašinsko inženjerstvo, razvoj, centar za korisničko iskustvo i prodajne jedinice. AM Solutions takođe proizvodi plastične i metalne delove za sam Rosler koristeći 3D štampanje.
