Virtualmente desenvolvido, controlado com precisão
O fabricante de máquinas Kellenberger Switzerland AG substituiu os controlos das retificadoras cilíndricas Kellenberger T1000 pelas atuais Sinumerik One. O controlo CNC, juntamente com outros componentes da Siemens, garante processos de retificação precisos.
Precisão de um décimo de micrômetro
Quando a Kellenberger consolidou as suas quatro filiais suíças anteriores num novo edifício impressionante, a produção das máquinas de moagem cilíndricas Kellenberger T1000 mudou-se da região de Berna para o leste da Suíça. Stäheli explica: “A retificadora cilíndrica modular 'Kellenberger T1000' foi especialmente concebida para o fabrico altamente produtivo de componentes específicos. Embora as retificadoras universais sejam constantemente reequipadas durante a operação, desenvolvemos e fabricamos cada T1000 especificamente para um componente específico — por exemplo, cilindros hidráulicos para válvulas na indústria automóvel ou aeroespacial.”
O material é removido com rebolos revestidos com diamante ou corindo. Antes, durante e depois deste processo, as sondas de medição controlam a posição do rebolo. Isso permite que as precisões necessárias de até 1 micrômetro ou menos sejam alcançadas. Para comparação: Um cabelo humano com um diâmetro de 80 micrômetros é 80 vezes mais espesso. Os eixos do Kellenberger T1000 são suportados hidrostaticamente. Uma fina película de óleo impede o contacto directo entre as guias, reduzindo assim o desgaste e amortecendo as vibrações. O controlo automático da pressão do óleo nivela com precisão o sistema, garante movimentos uniformes do eixo e permite a mais alta precisão dimensional ao moer.

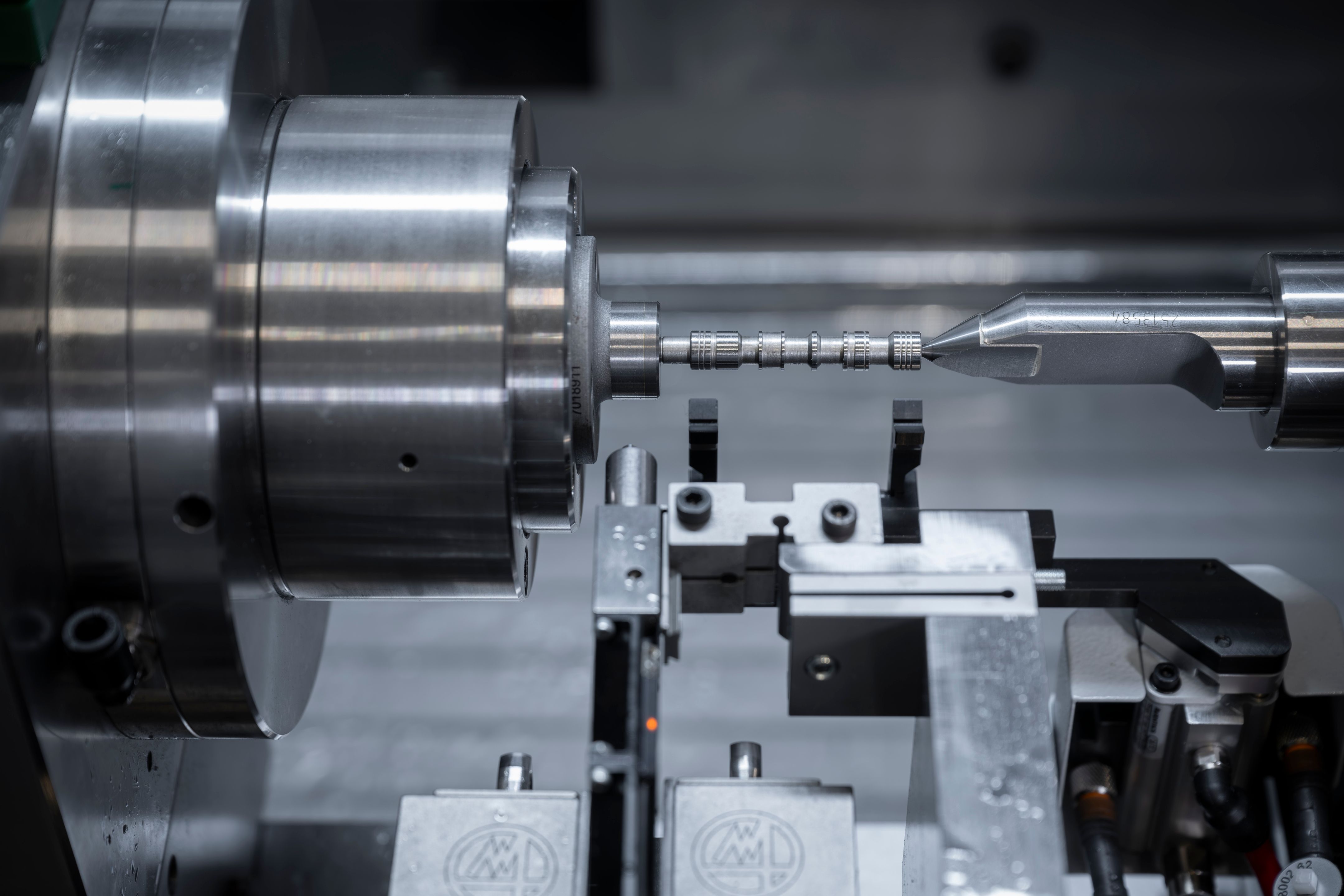

Controlado com precisão com Sinumerik One: Na retificação cilíndrica, a precisão exigida é por vezes no décimo de uma gama de micrómetros.
Para evitar rejeições com peças caras, a Kellenberger conta com a fonte de alimentação ininterrupta Sitop.

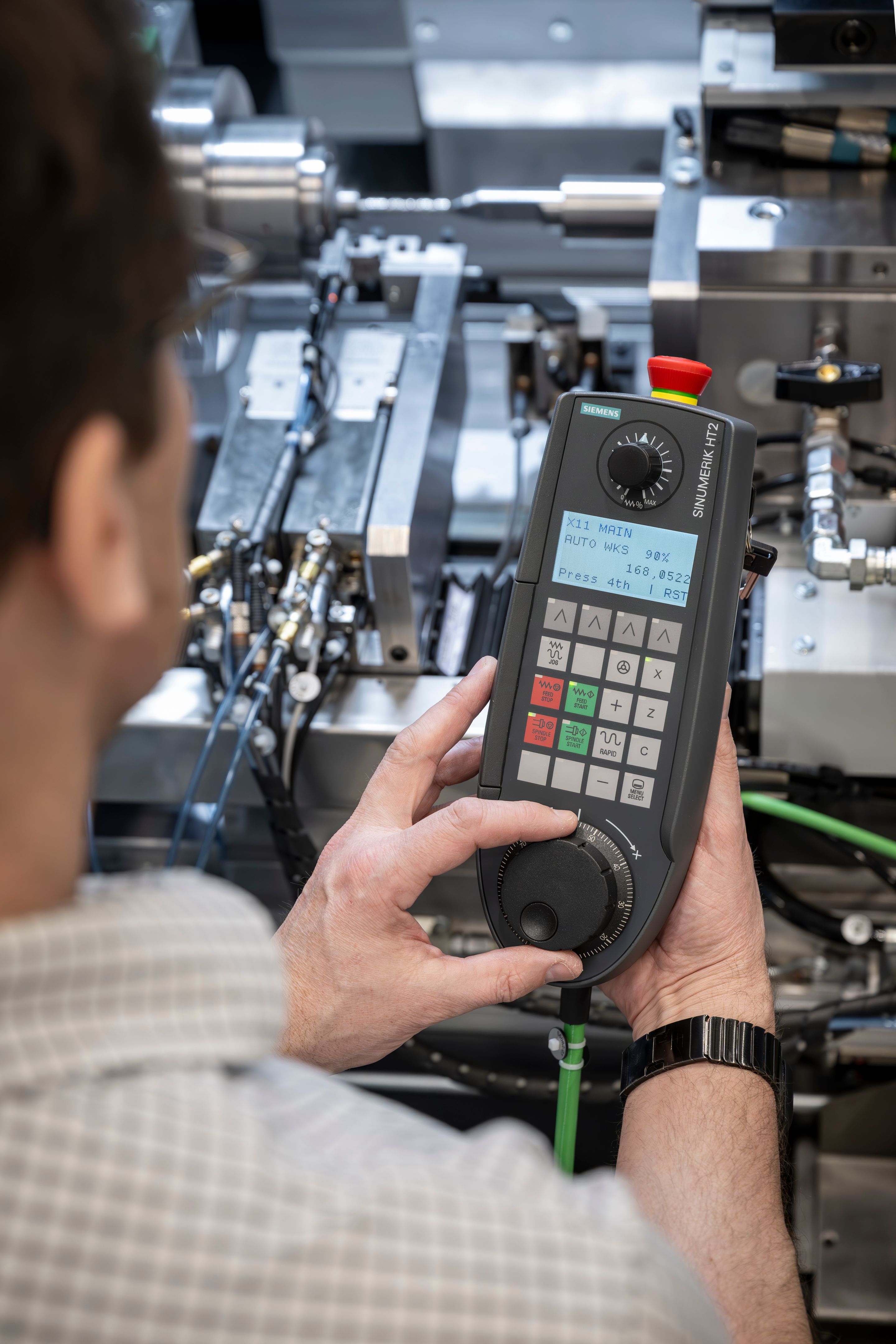

O dispositivo portátil móvel Sinumerik HT é útil para configurar a máquina ou fazer ajustes.

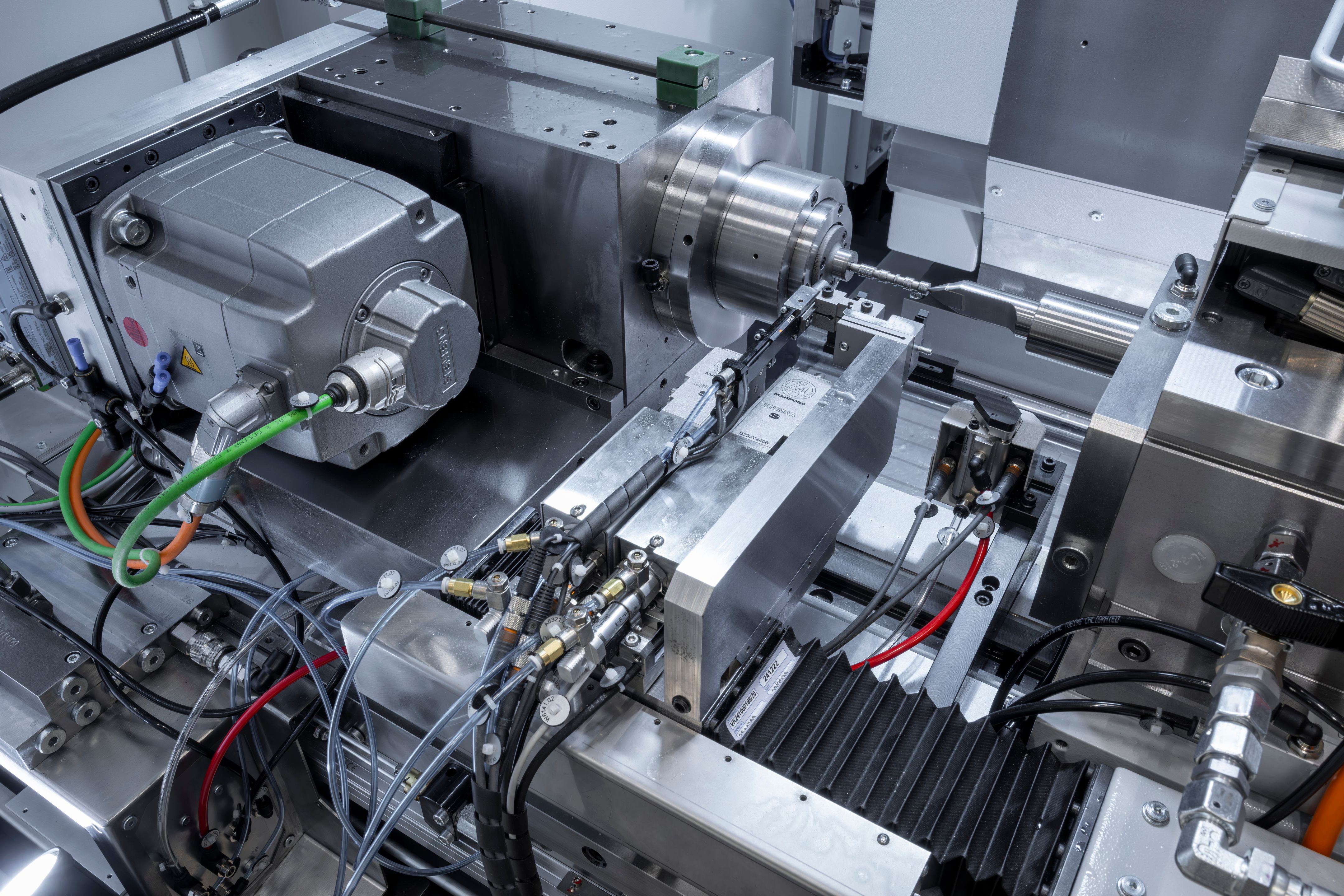

A retificadora cilíndrica Kellenberger T1000 da Kellenberger representa uma fabricação de propósito único precisa e rápida e normalmente não é reformulada durante a operação.
Elevada eficiência através da implementação paralela
Após a migração do projeto para o TIA Portal, a equipa AVM utilizou a ferramenta de auto-desenvolvimento “TiaExchange” para exportar todo o projeto através de uma interface Openness para ficheiros de texto abertos. Isto permitiu que todos os ajustes fossem perfeitamente documentados num sistema de controlo de versão. “A grande vantagem desta chamada gestão de código-fonte era que a nossa equipa de desenvolvimento e o AVM podiam trabalhar em paralelo”, explica Stäheli. “Isso nos tornou mais rápidos, exigiu menos reuniões no local e permitiu-nos garantir requisitos de alta qualidade em todos os momentos.”
Durante a construção da primeira de quatro máquinas com o novo controlo, os especialistas da Kellenberger e da AVM limparam a interação entre o controlador S7 programável e o Sinumerik, integraram os novos elementos operacionais, o painel de controlo da máquina e o dispositivo portátil. Com o software “Create MyVirtual Machine” (CMVM) e a recém criada simulação PLC-IO, todas as funções no Sinumerik One até Safety and Human-Máquine Interface (HMI) com Display Manager integrado puderam ser testadas antes de a máquina estar completamente montada. O gémeo digital resultante continuará a ser atualizado regularmente no futuro e poderá fornecer serviços valiosos para ajustes, por exemplo, se a máquina alguma vez produzir um componente diferente no futuro.
O projeto durou quase dois anos no total. A mudança para o novo controlo traz alegria: “O ambiente TIA oferece capacidades de configuração e diagnóstico significativamente melhoradas e estamos extremamente satisfeitos com o desempenho, precisão, monitorização de processos e funções de segurança do Sinumerik One”, enfatiza Stäheli. “Estamos satisfeitos que a Kellenberger possa agora também oferecer as suas máquinas específicas de processo com o controlo Sinumerik One.”

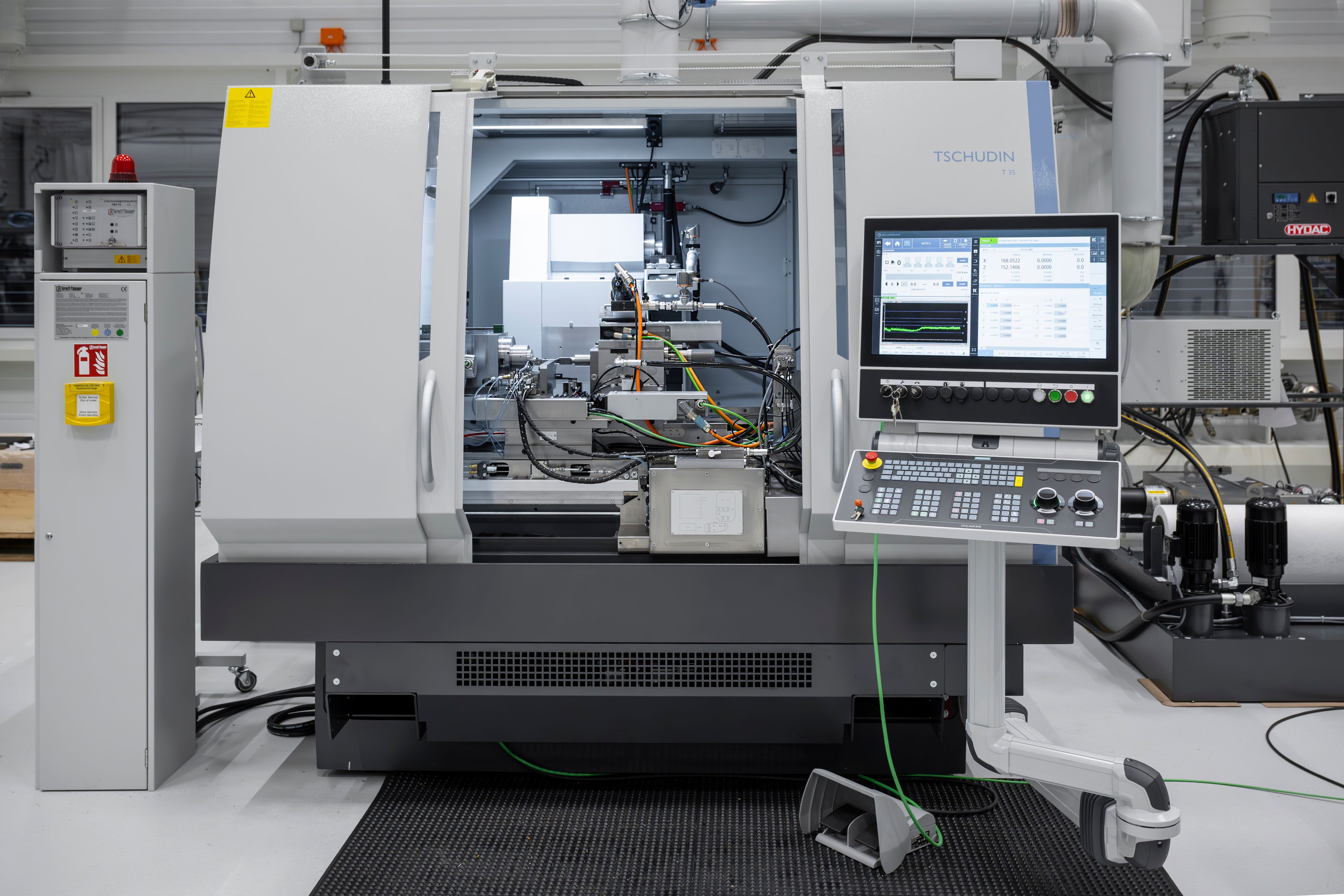

Graças ao gémeo digital, a Kellenberger conseguiu equipar várias retificadoras cilíndricas com o actual controlo numérico Sinumerik One num curto espaço de tempo.

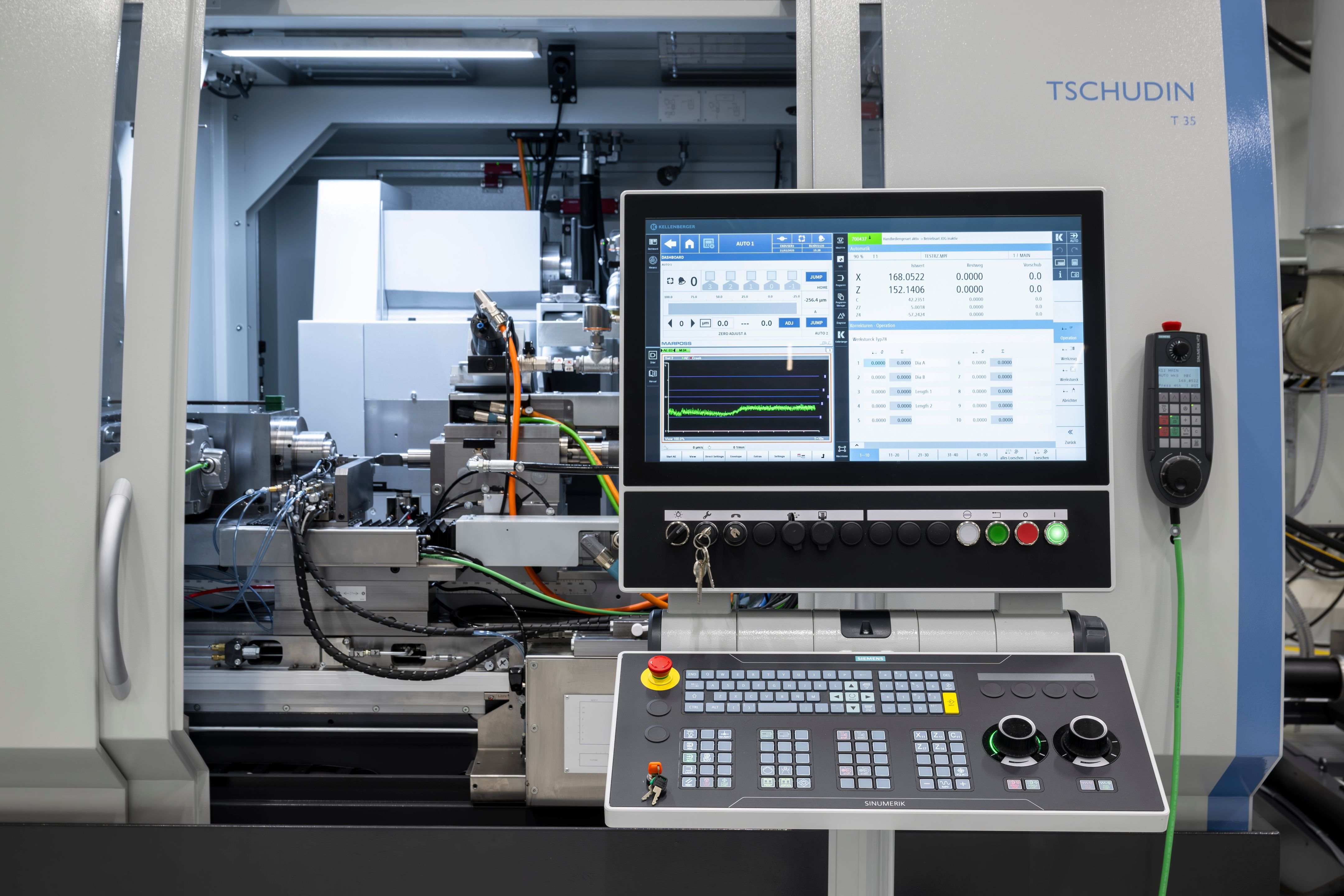

Operação simples: Várias interfaces de operador — incluindo as de fornecedores terceiros — podem ser claramente exibidas na IHM da Siemens.

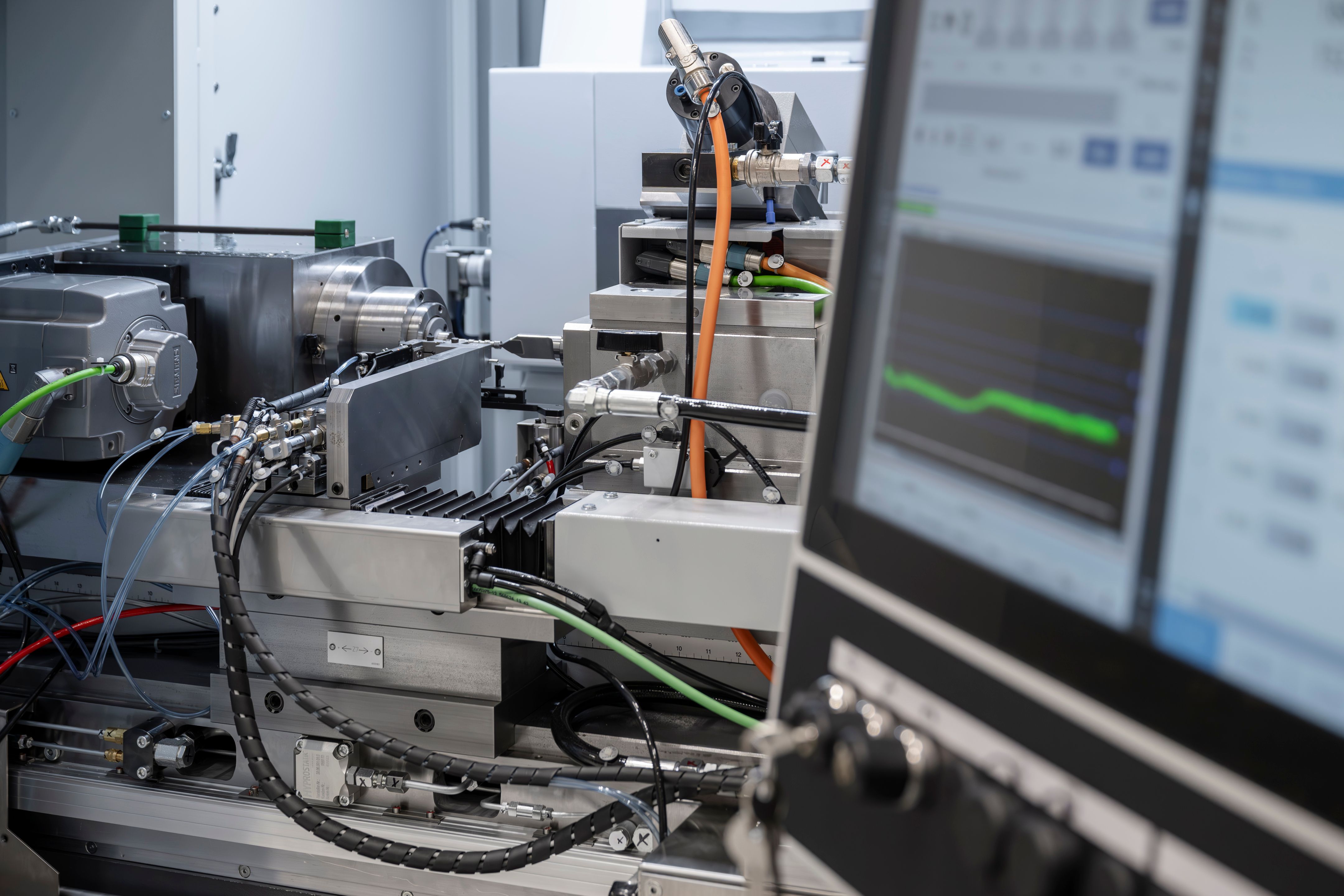

Atualizar o controlo NC para Sinumerik One traz inúmeras vantagens. O gémeo digital e as valiosas capacidades de diagnóstico no TIA Portal estão entre eles.

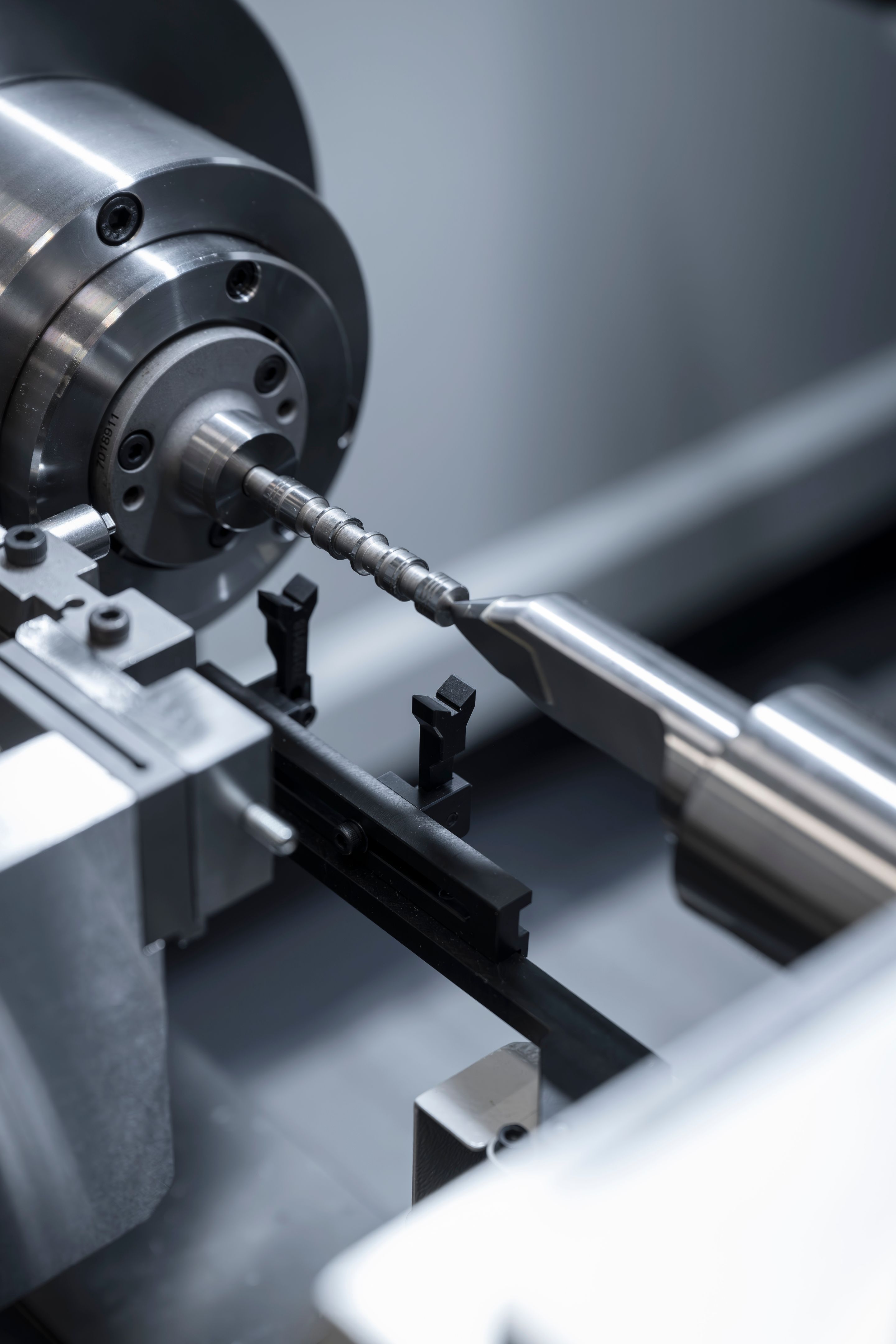

Na retificação cilíndrica, o material é removido com um rebolo rotativo para atingir diâmetros precisos, qualidades de superfície e redondeza.
