24 V-os szelektivitási rendszer IO-Link funkcióval

Miért SITOP SEL1600?

A SITOP SEL1600 egy moduláris szelektivitási rendszer, amelynek célja akár 40 terhelési áramkör védelme a rövidzárlat vagy túlterhelés ellen. Megbízható védelmet nyújt a hibás terhelési áramkörök biztonságos leválasztásával, miközben más áramkörök reakciómentes 24 V-os tápegységét fenntartja. Moduláris bővíthetősége 4-ről 40 kimenetre kombinálódik a kétirányú IO-Linkkel a távoli paraméterezéshez és diagnosztikához.
A rendszer a következőkből áll:

SITOP SEL1600 alapmodul (1x)
SITOP SEL1600 bővítőmodulok (legfeljebb 9)

Főbb előnyök

Építészeti nyitottság ikon - zökkenőmentes integráció Blox

Könnyen integrálható

Integrálja a szelektivitási rendszert az IO-Linken keresztül az automatizálási rendszerébe, amely a bevált I/O technológia a magas EMC-vel történő olvasás/íráshoz. Képzelje el a 24 V-os ágakat a WinCC ingyenes előlapjain keresztül.

Megbízhatóan védje a vezérlőáramkört

Túlterhelés vagy rövidzárlat esetén megbízhatóan és gyorsan kapcsolja ki a 24 V-os adagolót, hogy az összes többi adagolót és azok fogyasztóját, mint például a PLC-t, visszamenőleges hatalom nélkül továbbra is szállítsák.

Bővítse rugalmasan

Az alapmodul 4 kimenettel rendelkezik, és bővítőmodulokon keresztül akár 40 kimenetre bővíthető. A válaszküszöb 0,5 és 10 A. között állítható. Két párhuzamosan csatlakoztatott szomszédos kimenet növeli az áramot 20 A-ra.

Kiemelt funkciók

Paraméterezés és monitorozás

Szelektíven paraméterezze és figyelje a kimeneteket IO-Link keresztül távolról vagy helyszíni kijelzőn keresztül.

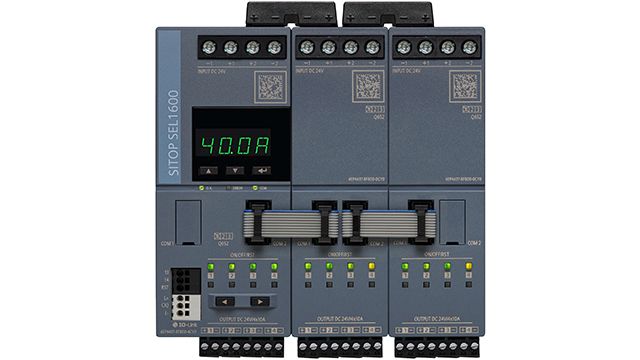

SITOP SEL1600 alapmodul és bővítő modul 4 x 10 A

Kompatibilis a szabványos tápegységekkel

A SITOP SEL1600 szabványos 24 V egyenáramú tápegységgel, oldalirányú beépítési távolság nélkül szerelhető, a vezérlőszekrényben lévő lábnyomának minimalizálása érdekében.

SITOP PSU8400 3ph 24 V, 20 A SEL 1600 alapmodullal és bővítőmodullal

SITOP PSU8400 IO-Link kompatibilitás

A SITOP SEL1600 és a PSU8400 megfelel. A teljesítmény- és szelektivitási modulokat egy 24 V-os csatlakozóklip és egy szalagkábel csatlakoztatja az adatokhoz. Ehhez a hálózathoz az alapvető SEL1600 IO-Link interfész szükséges, amely a PSU8400 adatokat is továbbít.

További források és kapcsolódó termékek

Termék részletek

SiePortal | Műszaki előírások
SITOP prospektus | SITOP prospektus és műszaki adatok
Katalógus KT10.1 | SITOP tápegység
TIA Selection Tool | Termékkonfiguráció

Eszközök és letöltések

Kézikönyvek | SITOP SEL1600

IODD fájl | SITOP SEL1600

Képadatbázis | Termékfotók és méretarajzok

CAx letöltéskezelő | CAx adatok

Támogatás

Online támogatás | Összes termék

Online támogatás | Műszaki fórum

Online támogatás | Új támogatási kérelem létrehozása

SITOP PSU8400

Rendkívül megbízható 24 V-os tápegység IO-Link és készüléken beépített kijelzővel, kényelmes diagnosztikával, nagy teljesítménytartalékkal és akár 96% -os hatékonysággal.
