• Sikker ekstern manuel operatør giver samme hurtige og hurtige betjening som eloperatør
• 3- og 4-polet konfigurationer
• Fronttilgængelige ledninger
• RPTCS atts kontrolsystem

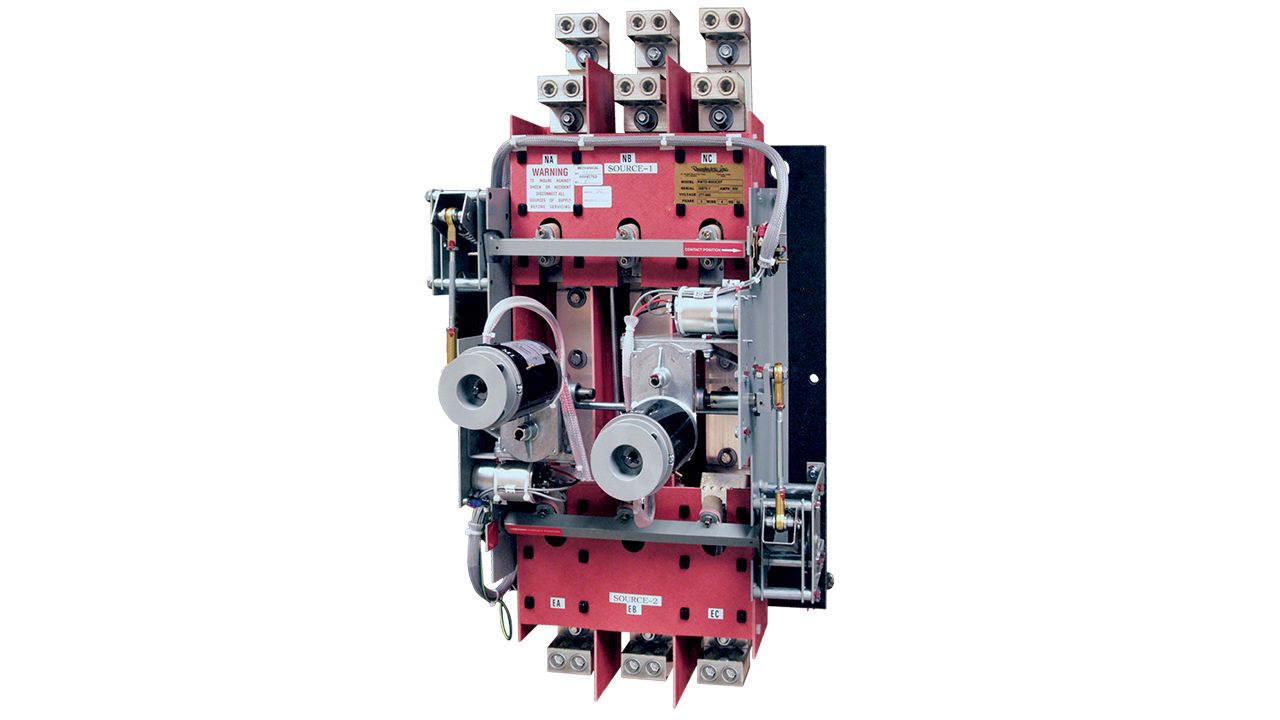

Dobbelt operatør

Til applikationer med stor motor og høj induktiv belastningsoverførsel

Automatiske overførselsafbrydere i RTS-serien „B“ med to operatører gør det muligt at genaktivere induktive belastninger med normal startstrøm efter overførsel. Disse induktive belastninger involverer typisk store 3-fasede motorer eller transformere. En tidsforsinkelse mellem åbningen af de lukkede kontakter og lukningen af de åbne kontakter gør det muligt for store motorbelastninger at afmagnetisere inden overførsel. Dette forhindrer den alvorlige „bump“ forårsaget af at skifte en roterende motor (som øjeblikkeligt fungerer som en generator) fra en kilde til en anden kilde, der ikke er synkroniseret. Denne overgangstidsforsinkelse er ca. 400 millisekunder, men den kan øges gennem switchens styreenhed.

Højhastighedsoperatører leverer overgang på mindre end 100 millisekunder | B

For at tilvejebringe den hurtige overgang, der er nødvendig for at opnå den absolutte minimumstid, hvor både kilde 1 og kilde 2 samtidig er forbundet med belastningen, bruger Russelectric specielle højhastighedsoperatører. Overførsel sker kun, når begge kilder er inden for et acceptabelt synkroniseringsvindue. Test viser, at overgangstider er væsentligt mindre end 100 millisekunder.

ÅBEN OVERGANGSOVERFØRSEL, LUKKET OVERGANGSOVERFØRSEL OG TEST

1 | Overførsel ved tab af kilde 1
Ved reduktion af kilde 1-spænding under en forudindstillet værdi efter en forudindstillet tidsforsinkelse signalerer Russelectric RTS C motorgeneratoren (kilde 2) om at starte. Når motorgeneratoren har nået acceptabel spænding og frekvens, overføres overførselsafbryderen til motorgeneratorkilden i åben overgang. Belastningen betjenes af motorgeneratoren, indtil ATS'en registrerer tilbagevenden af kilde 1 til acceptable værdier. Efter en forudindstillet tidsforsinkelse for at tillade stabilisering af kilde 1, er atts klar til genoverførsel.

2 | Genoverførsel ved tilbagevenden af strøm til den foretrukne kilde

Når Russelectric RTS C er klar til genoverførsel, starter en synkroniseringskontrolfunktion overførslen, når motorgeneratoren er i synkronisering med kilde 1. Når de åbne kontakter (kilde 1) er lukket, åbnes de lukkede kontakter (kilde 2), hvilket giver lukket overgangsoverførsel.

Den periode, hvor begge sæt kontakter er lukket, er mindre end 100 millisekunder. En separat timer overvåger den lukkede overgangsperiode, og initierer et signal for at genåbne det sæt kontakter, der lige er lukket, hvis den lukkede overgangstid overstiger indstillingen af timeren. Derudover leveres et sikkerhedssignal til kundetilsluttet alarm eller fjernafbryderudløsning, hvis den lukkede overgangsperiode overstiger timerens indstilling. Skulle strømsvigt til kilde 2 når som helst, efter at kilde 1 er vendt tilbage, men før tidsforsinkelsesrelæet for stabilisering er udløbet, åbner atts automatisk overgangsgenoverførsel til kilde 1.

3| Belastningstest
Ved påbegyndelse af belastningsprøven signalerer atts motorgeneratoren (kilde 2) om at starte. Når motorgeneratoren har nået acceptabel spænding og frekvens, starter en synkroniseringskontrolfunktion overførslen til motorgeneratoren i lukket overgang ved at lukke Source 2-kontakterne og derefter åbne hjælpekontakterne (kilde 1). Den lukkede overgangstid er mindre end 100 millisekunder. Efter belastningstestperioden er reoverførsel til kilde 1 også lukket overgang som tidligere beskrevet. Timeren, der overvåger overdreven lukket overgangsoverførselstid, er aktiv under denne operation. Fejl i generatorkilden under belastningstest vil resultere i automatisk åben overgangsoverførsel til hjælpekilden.
